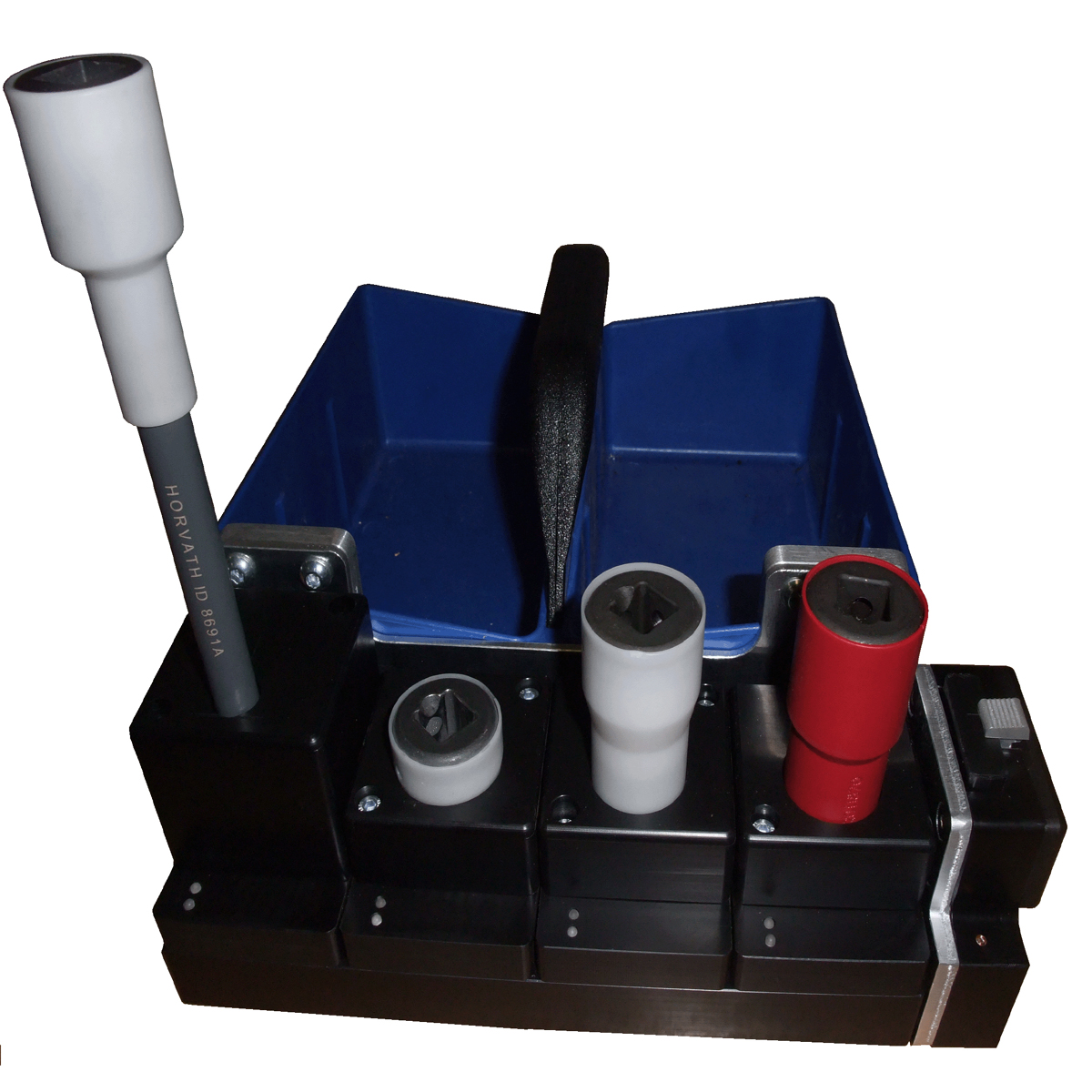

Stecknussmagazin 4-fach funkgesteuert

Produktbeschreibung

Das Stecknussmagazin dient der elektronischen Erkennung eines entnommenen Stecknussbits. Die Basisstation empfängt die Daten über das entnommene Stecknussbit und gibt diese über den CAN- BUS an die Schraubersteuerung PF 3000 oder PF4000 von AtlasCopco weiter, die entsprechend die Verschraubungsparameter automatisch anwählt. So kann dasselbe Werkzeug für Anwendungen mit verschiedenen Stecknussgrößen bzw. unterschiedlichen Drehmomenten verwendet werden.

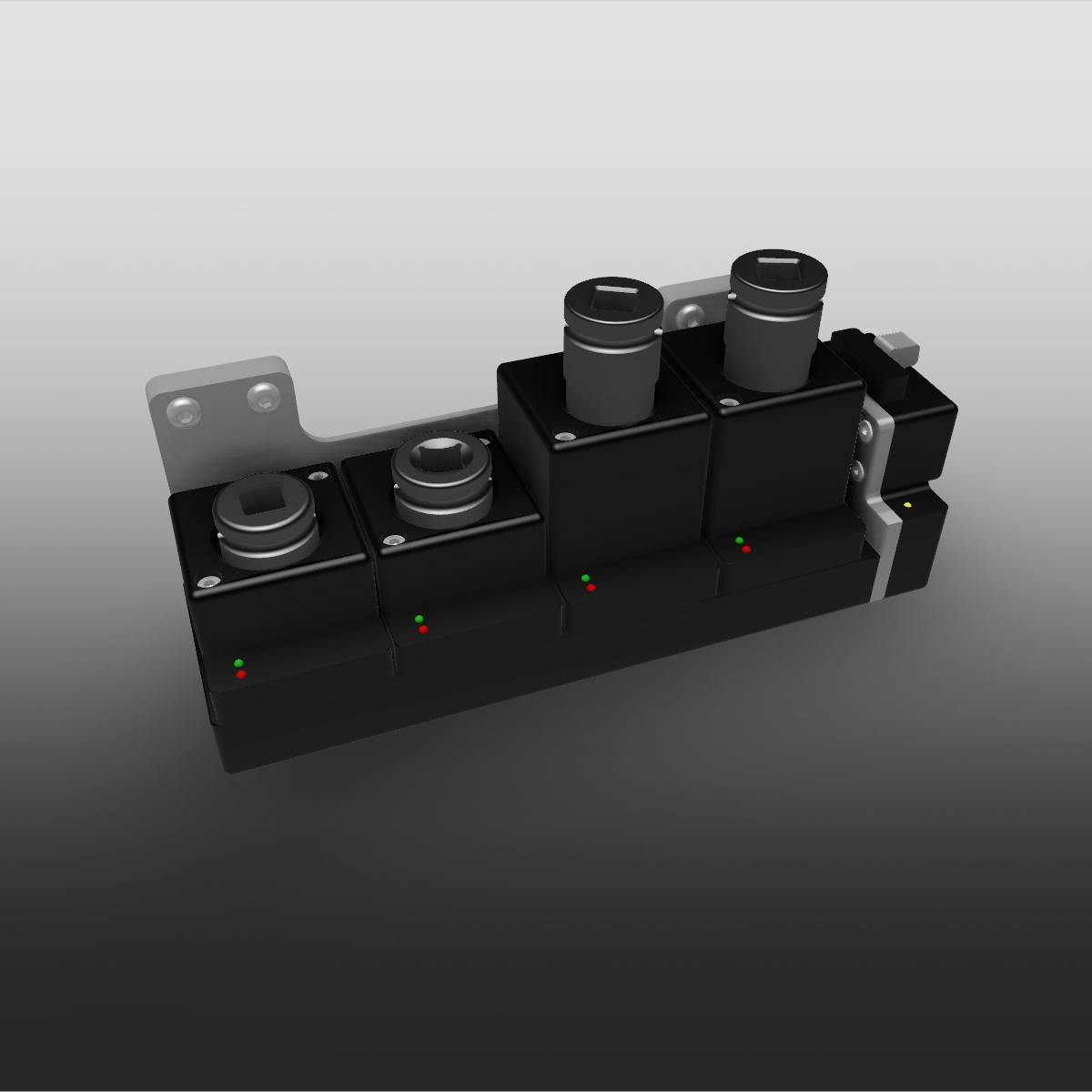

Abb.1 Elemente funkgesteuertes Stecknussmagazin (Mobilteil)

Tab. 1 Stückliste für Mobilteil

Abb.2 Basisstation

Tab. 2 Stückliste für Basisstation

Abb. 3 Ladegerät

Tab. 3 Technische Daten

Die Stecknussaufnahme, auch Kodierklotz genannt, wird aus Kunststoff (POM) gefertigt und ist in drei Höhen (25mm (Standard), 50mm und 75mm) erhältlich, abhängig von der Höhe der Stecknüsse.
Die Aufnahme für die Stecknuss muss an einer bestimmten Stelle des Kodierklotzes gebohrt werden (siehe Abb. unten), damit sich die Stecknuss im aktiven Bereich des Sensors befindet und von ihm erfasst werden kann.

Abb. 4 Bohrungposition im Kodierklotz

Wenn möglich, sollte der Nusssitz so ausgearbeitet werden, dass die Stecknüsse untereinander mechanisch nicht austauschbar sind, um Störungen zu vermeiden.

Für die Datenübertragung wird ein Datenübertragungskabel, an dessen Enden jeweils ein 9poliger SUB-D Stecker (female) angebracht ist, verwendet. Die Pin Belegung ist 1 zu 1.
